技術特性

（1）電源：AC220V（内置有AC220V轉24VDC開關電源）或24V蓄電池

（2）功耗：小于 15W

（3）測量範圍：與連接的探測器同步

（4）安裝方式：壁挂式

（5）報警設定：依據在線檢測儀可自由設定，一路探頭可控制三組繼電器

（6）輸入信号；RS485/4-20mA

（7）報警方式：聲光報警

（8） 輸出信号：RS485、4-20mA輸出，其中4-20mA輸出爲選配功能。本控制器一共設置了四組常規觸點（24VDC/3A、AC220V/1A）和一組公共觸點（24VDC/5A、AC220V/1A）；可擴展爲9組常開/常閉無源觸點輸出

（9） 溫度：-20~70℃,濕度:0~95%RH

（10）防爆等級：IICT6

（11）執行标準：a、GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》 b、 GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》

（12）外形尺寸：400*400*375MM(L×H×W)

工作原理、結構、尺寸及面闆介紹

4.1 控制器的工作原理

報警控制器的CPU循環檢測探測器的工作狀态，當探測器監測到環境的氣體濃度超過報警設定值時控制器發出聲、光報警并根據設置輸出聯動控制信号。

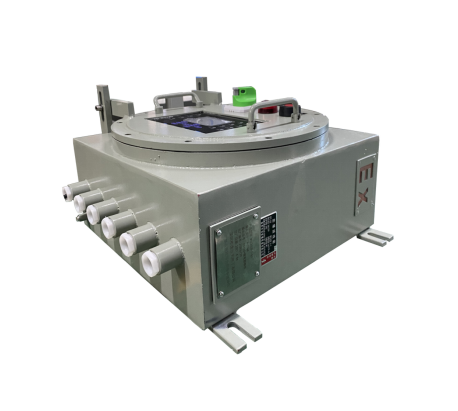

4.2 控制器的結構

本産品采用壁挂式結構，先将挂牆結構件固定在牆上适當位置，連接好電源線、信号線、輸出控制線，再将控制器挂在結構件上。

4.3 控制器的機箱外形尺寸

機箱尺寸：400*400*375mm（長*寬*高）。

4.4 控制器面闆介紹

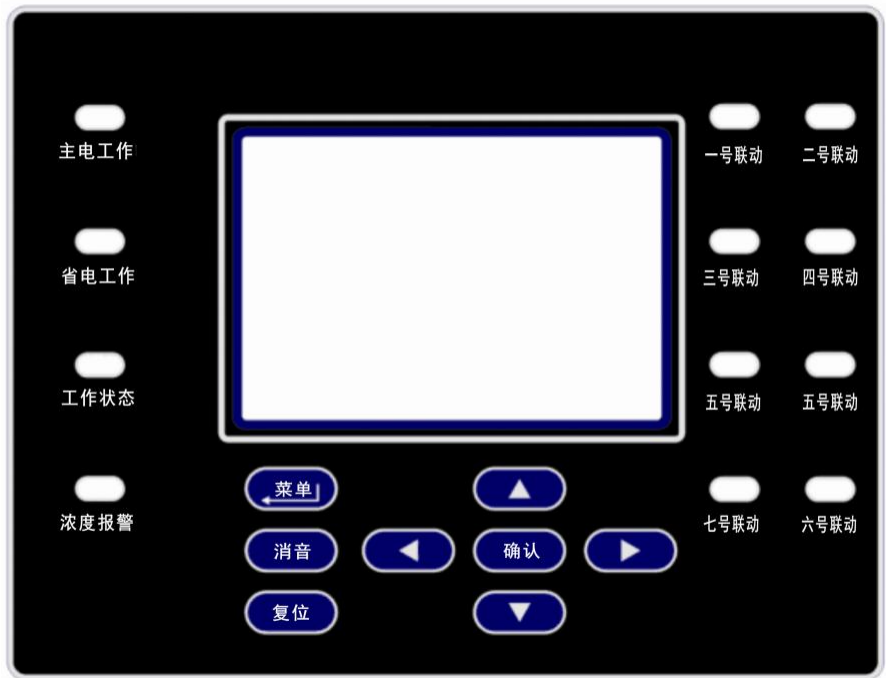

圖（1）控制器面闆

(1)工作狀态指示燈：分爲主電工作、備電工作，工作狀态。

       主電工作燈：紅色，主電源工作時常亮；

       備電工作燈：紅色，備電源工作時常亮；

       工作狀态燈：綠/黃色，控制器正常工作時，綠色燈閃亮；控制器出現故障時黃色燈閃亮；

(2)濃度報警燈：紅色，當監控環境的氣體濃度超過報警設定值時紅色指示燈閃亮并伴随有聲音報警；

(3)聯動狀态指示燈：從1号到4号共4個指示燈。在“繼電器輸出設置”功能中可指定某個探測器發生氣體濃度達到低濃或高濃報警時發出某個或多個聯動信号。

當某個聯動信号輸出時，其相應的指示燈常亮、聯動信号輸出，氣體濃度低于報警值時指示燈熄滅、聯動信号停止輸出。

(4)按鍵說明：顯示屏下方共8個按鍵，說明如下：

複位：控制器如果有曆史報警，“濃度報警”狀态燈會一直亮着，此時按“複位”可消除報警狀态
   菜單/返回：按此鍵可進入菜單，當進入菜單後，按下此按鍵，可以返回上級菜單，連續按可退出主菜單
   确認：當進入控制器菜單後，按下此按鍵，可以進行确認操作

   消音：當控制器處于報警狀态時，蜂鳴器會一直響，按下此按鍵可以消音，再此按下可恢複聲音

1. 電源開關：扭動按鈕控制儀器的開關，左邊（分）爲關機，右邊（合）爲開機。

2. 電源指示燈：電源指示燈用于表示控制器的電源狀态，亮燈代表儀器正常工作。

3. 複位鍵：清除曆史報警狀态和報警輸出，重新獲取新的報警信息
